當網架桿件采用角鋼或薄壁型鋼時，應采用焊接鋼板節點，這種節點適用于弦桿呈兩向布置的各類網格結構，如下圖。

這種節點沿受力方向設節點板，節點板間則以焊縫連成整體，從而形成焊接鋼板節點。各桿件連接在相應節點板上，即可形成各種形式的網格結構。這種焊接鋼板節點是由在空間呈正交的十字節點板和攝于底部或頂部的水平蓋板所組成。

在焊接鋼板節點中，十字節點板一般用兩塊具有企口的鋼板對插焊成（上圖a），也可以由兩塊半板與一塊整板正交焊接而成（上圖b）。前者易于保證十字節點板間的正交，但需對板件進行再加工；后者為保證十字節點板的正交，施焊時必須采取相應措施。有時為增加節點的強度和剛度，也可在節點中心加設一段圓鋼管，將十字節點板直接焊于中心鋼管，從而形成一個由中心鋼管加強的焊接鋼板節點（如下圖）

焊接鋼板節點中的蓋板可以根據受力和構造的需要而設置，上弦節點的水平蓋板除用以連接桿件外，還可支承屋面板或屋面檁條。對下弦受拉節點，當網架跨度、荷載較小時，可不設置蓋板。

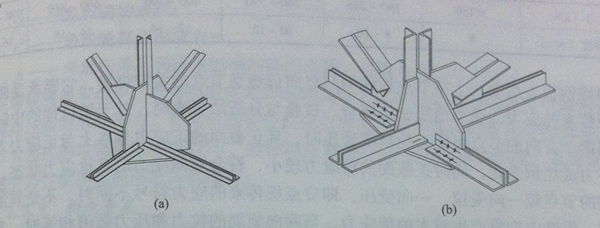

對于由角鋼組成桿件、較小跨度的兩向網格，可采用焊接連接的節點構造形式。當網格跨度較大時，部分桿件可采用高強度螺栓與節點板連接（如下圖）。如果兩個方向的桿件均要求以角焊縫與節點蓋板相連，則角鋼肢背無法施焊，而僅由角鋼傳力，當桿件內力較大時，可能使節點板的尺寸增加較多。為此，可在角鋼指尖角焊縫的基礎上，在桿件與節點鋼板間加設槽焊，由肢尖角焊縫與槽焊共同傳遞桿件內力。

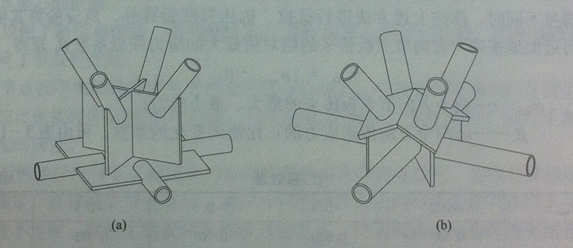

對于由鋼管桿件組成的四角錐網架，當采用焊接鋼板節點時，可將鋼管端部開槽插入節點板中，并沿插入長度在鋼管與節點板連接處施焊，如圖下圖所示。為防止鋼管桿件的內壁銹蝕，可在桿端加封板，使之密閉。此外，也可通過改變節點板的構成方式，使各節點板均垂直于所連接的鋼管桿件，將鋼管端部直接焊在相應的節點板上，形成如下圖所示的適用于鋼管桿件四角錐網架的焊接鋼板節點。

焊接鋼板的主要特點是剛度大，造價低，構造尚簡單，制作時不需大量機械加工。但現場焊接工作量較大，且仰焊、立焊比例也較大。當網架桿件為鋼管時，采用鋼板節點就不合理，節點構造過于復雜。
